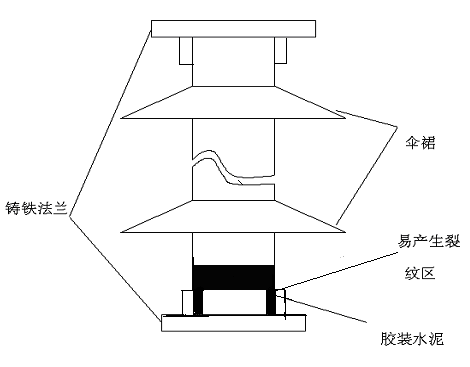

瓷支柱絕緣子的瓷瓶斷裂有90%以上都是在法蘭口內30mm到第一瓷沿之間，主要原因在瓷瓶自身質量不過關和瓷瓶膠裝工藝問題，經檢驗分析，發現瓷瓶的膠裝水泥不合格，某些化學成分偏高，膠裝時應涂的瀝青緩沖層沒有涂或涂的厚度不夠，使膠裝劑產生的膨脹應力和瓷瓶的熱應力無處釋放，是導致瓷瓶斷裂的主要原因。

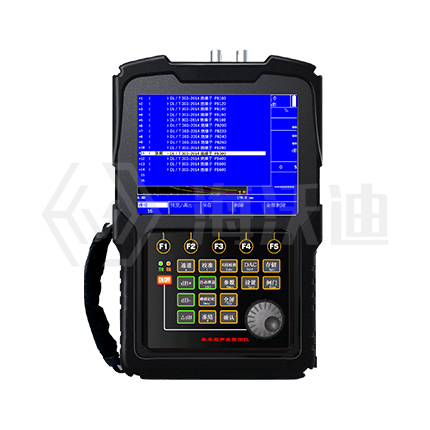

 基于此，為保障瓷支柱絕緣子穩定運行，需要定期對其進行無損探傷檢測，一般選用可記錄的數字便攜式超聲波探傷儀。海沃迪電氣研發生產的HVD-TS20全功能超聲波探傷儀，該儀器能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。廣泛應用于鋼結構、鍋爐壓力容器、電力、石化、壓力管道、冶金、軍工航天、鐵路交通、汽車、機械、高校等領域。

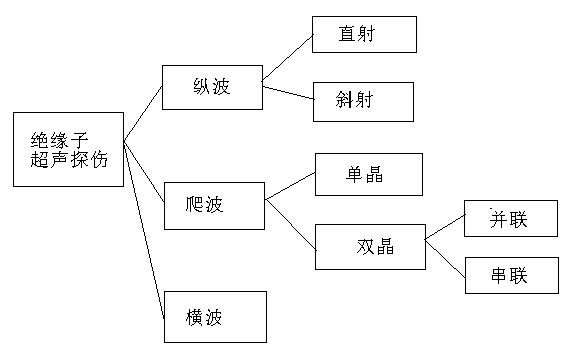

 HVD-TS20全功能超聲波探傷儀靈敏度大于100dB，采樣頻率大于600MHz，可記錄波形大于等于100幅，顯示刷新率大于等于60Hz，聲速范圍在100-20000m/s，其探傷分類如下：

 根據支柱絕緣子斷裂原因分析，大部分危險性的傷損是表面下裂紋，內部傷損的數量較少，而且支柱絕緣子生產廠家對于內部傷損已進行過出廠檢測。對于表面下裂紋的檢測爬波法簡單直觀、準確性也較高，因此選擇采用爬波法為主要探傷方法、小角度縱波直射法為輔助方法。 縱波斜角超聲波檢測和爬波超聲波檢測?？v波斜角超聲波檢測速度較慢，但可檢測瓷件的中心部位，爬波檢測速度較快，探測表面下1～15mm的裂紋非常敏感。選用哪種檢測方式，由現場情況而定。選用一種方法發現缺陷后可用另一種方法驗證，提高檢測準確度。

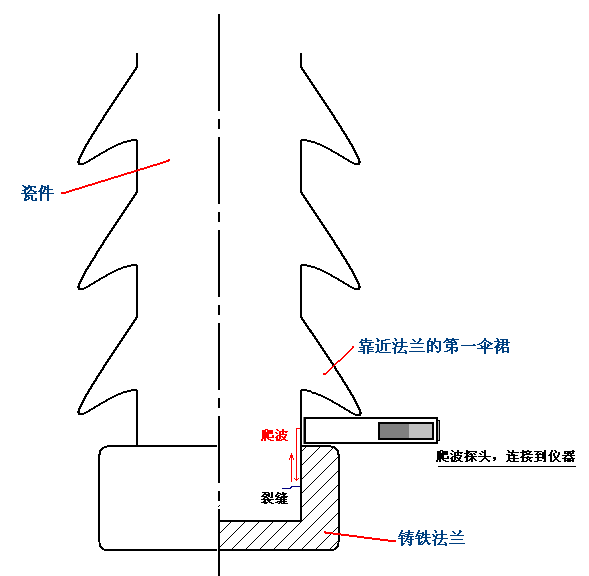

 瓷絕緣子的無損探傷原理為：探頭發射的超聲波，以爬波或者縱波的形式，沿瓷件的外壁傳播。當遇到裂縫等等類型的缺陷時，反射回來，被探頭接收到。反射回來的信號送到儀器中，以脈沖波形的方式顯示在屏幕上。探傷人員根據屏幕上顯示的波形，判斷缺陷的情況。
