復合絕緣子長時間運行后，可能會出現斷串、憎水性下降、擊穿等故障，除了使用專業的絕緣子檢測儀對其表面的憎水性進行檢測外，通過紅外熱像儀和紫外熱像儀對其進行紅外檢測和紫外檢測，判斷其芯棒是否存在缺陷，也是檢測復合絕緣子運行狀況的有效手段。那么，復合絕緣子進行紅外檢測和紫外檢測該怎么選擇？

 首先來看復合絕緣子內部缺陷的紅外特征：·復合絕緣子的發熱來源主要有極化損耗、局部放電、泄漏電流等。前兩者都源于缺陷引起的電場過分集中；泄露電流發熱多見于絕緣子傘面發生劣化的情況，泄露電流集中在劣化部分，與周圍出現明顯的溫差。通常氣隙、碳化通道的端部由于局部放電情況的存在將成為“熱點”，而碳化通道中間部分由于電場較弱，往往溫度較低?，F(xiàn)場在運復合絕緣子的紅外診斷判斷準則為標準《DL/T 664 帶電設備紅外診斷應用規范》的附表I.2，復合絕緣子本體溫差超過0.5-1.0 K時，應引起注意。同時，在進行紅外檢測時，考慮到現場紅外檢測易受外界光照反射、角度、對焦清晰度影響，測試誤差較難控制，因此在實際的現場測試時各檢測單位會將上述判據放寬為2.0K。為輔助判斷，對于有懷疑的絕緣子，應進行多次跟蹤檢測、開展相間比對輔助判斷。

另外，在進行復合絕緣子紅外檢測時，還要注意以下事項：

a、避免陽光、其他可見光影響

由于復合絕緣子屬電壓致熱型設備，其溫度場測試容易受到外部環境影響。陽光、可見光較強時，會造成絕緣子向陽面、背陽面溫度的差異，造成芯棒不同側面的溫差。如圖3所示，當天測試外界陽光較強，此時紅外測溫的最高點位于陽光反射較強的傘裙表面，同時芯棒向陽面測點（SP1）與背陽面測點（SP2）溫度分別為27.9℃、25.0℃，其溫差達到了2.9 K,陽光造成的溫差極有可能將芯棒內部可能存在的熱點淹沒，造成漏判。因此在測試時，最好在陰天進行。

b、合理設置測試距離、反射率、風速等參數，反射率應設置在0.85至0.95之間，登塔、在塔下測試應合理設置測試距離（可以攜帶測距儀、風速儀等設備勘定測試環境參數）；

c、測試時盡量選擇與絕緣子芯棒垂直的角度，同時注意對焦，對于過于模糊地紅外照片，應予以放棄。應將絕緣子芯棒熱點與芯棒其他較遠位置比較確定溫升。

d、測試時記錄時間、環境濕度、溫度，并給出紅外照片，以便后續分析。

e、發現紅外照片測試參數設置不對時，一般紅外儀器的軟件都有測試圖像的反演功能，利用軟件對測試參數進行修改、重新計算溫升，可以一定程度減少測試參數設置不正確帶來的影響（但與實際測試時正確設置參數相比，準確度仍然較差）。

f、桿塔過高時，測試距離較遠，紅外儀分辨率有限，將無法測出溫升，可以通過加裝調焦鏡頭的方式提升測試距離。

接下來看復合絕緣子內部缺陷的紫外特征: 復合絕緣子碳化通道和蝕損等缺陷引起電暈時，利用紫外成像儀可對電暈實現觀測。紫外法的優點是檢測距離遠，對電暈的檢測靈敏度高，利于盡早發現缺陷，對導通性缺陷的檢測靈敏度高于紅外法。紫外法的缺點是能檢測的缺陷類型較受限，并非所有缺陷都產生穩定電暈，如芯棒表面的裂紋只有受潮后才會產生電暈，但此時絕緣子表面雨滴也可能產生電暈。紫外法對光照有一定要求，對檢測位置要求較高，只有在放電的正面才能得到放電圖像，因此紫外對于絕緣子局部缺陷的判斷則主要處于輔助地位，通常與紅外法配合使用。

缺陷絕緣子的紫外特征：

①芯棒破開的絕緣子，同時檢測紅外與紫外時，絕緣子出現非正常放電的區域與溫升超標區域一致；（如果檢測同時存在溫升與紫外放電，則其存在缺陷的概率非常高）

②局部護套破損、護套長條形開裂的端部會有顯著紫外放電；

另外，局部積污嚴重導致的端部爬電，也會導致絕緣子護套受損。對復合絕緣子而言，如果紫外檢測發現護套表面有集中、穩定的放電，就要考慮護套受損的可能，需要進行仔細檢查，如果護套破損，應盡快更換。

復合絕緣子進行紫外檢測時，紫外測試依據標準：《DL/T 345-2010 帶電設備紫外診斷技術應用導則》；診斷方法包括設備本身的判斷、三相設備之間的比對判斷兩類，一般在嚴重放電時，紫外光子數值較大，很容易判斷，如果紫外光字?jǐn)?shù)較少、不穩定，則需要多次跟蹤檢測、開展相間比對。

另外，在進行復合絕緣子紫外檢測時，還要注意以下事項：

①設置合理的增益

增益設置過低時檢測靈敏度不夠，設置過高則容易受到外界光纖干擾，一般開始測試時設置增益為最大值，根據光子數的飽和情況逐漸調整增益；

②風速不宜大于5m/s;

風速過大時將影響觀測到的紫外光子數；

③避開遮擋、避開電磁干擾；

④宜在夜晚或陰天檢測；

⑤表面污穢過重、復合絕緣子憎水性喪失也會產生紫外信號，需要加以區分；

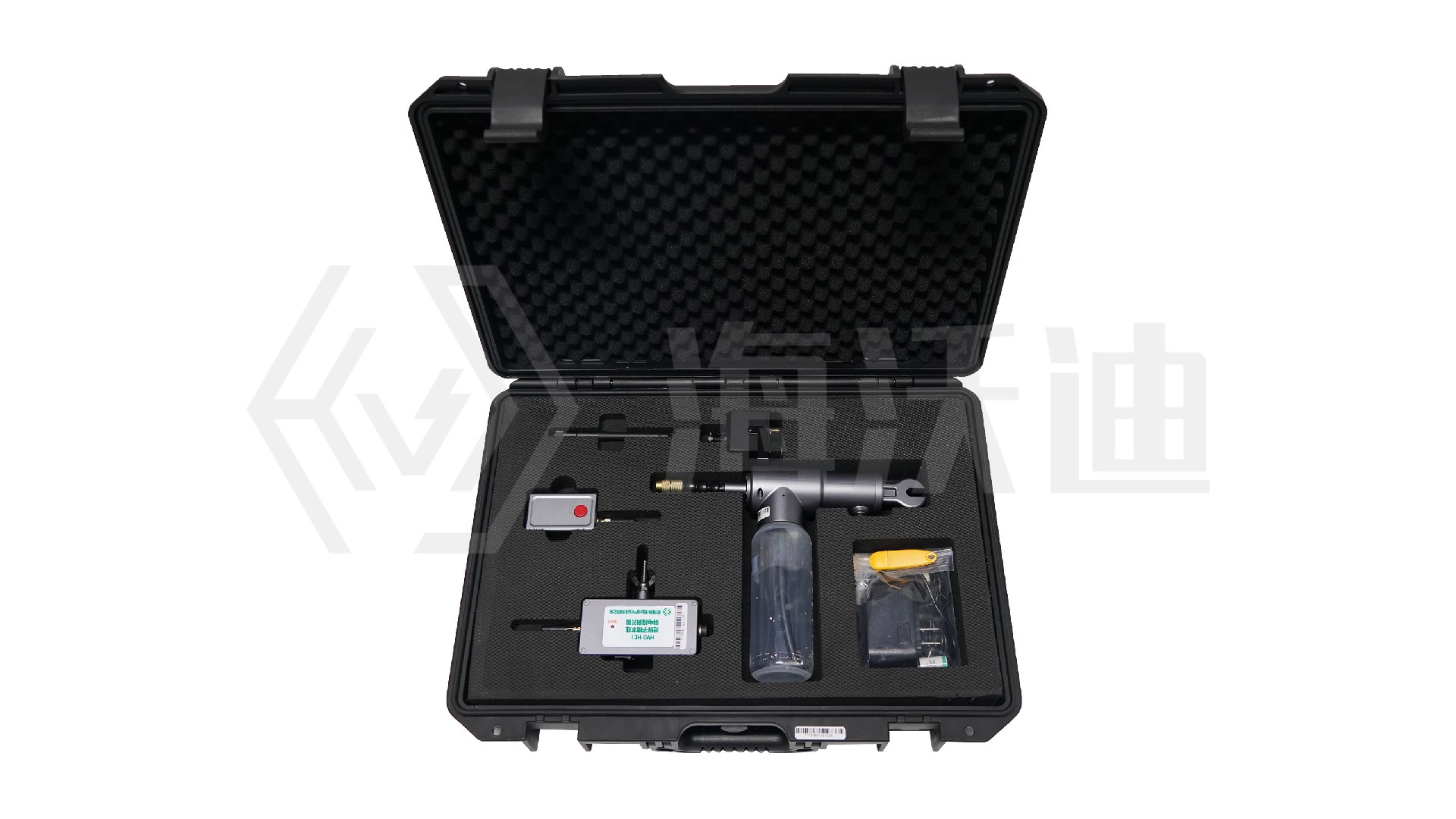

總之，對于懷疑存在芯棒缺陷的絕緣子，可同時開展紅外、紫外檢測，如同時存在溫升與紫外放電，則其存在缺陷的概率非常高；如果懷疑其憎水性等級降低，可使用HVD-HC1絕緣子憎水性帶電檢測儀進行憎水性等級測試；

②紅外測試需合理設置參數、保證測試圖像清晰度，否則測試結果偏差較大，登塔測試效果顯著優于塔下測試；

③對于電蝕通道，產生紅外、紫外異常信號的往往是電蝕通道的端部；

④內部缺陷產生的溫升初期不明顯，往往需要多次跟蹤測試、結合相間比對最終確認；

⑤紫外測試對芯棒破損缺陷的靈敏度更高，但對于內部缺陷主要依靠紅外測試。
